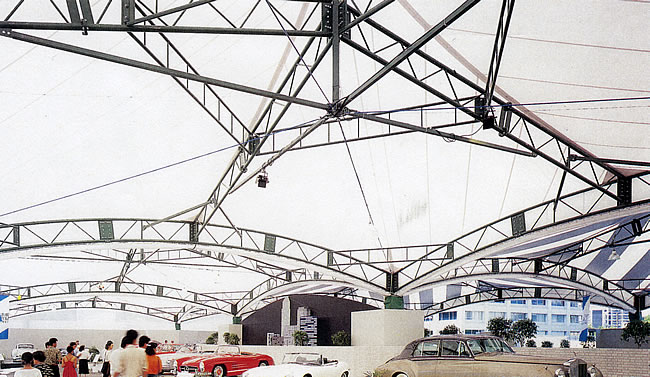

ビッグパワーテント 15m×15m
部材寸法表
| 記号 | 部材名 | 部材図 | 本数 |
|---|---|---|---|
| C1 | 柱上部 |  |
4 |
| 柱下部 |  |
4 | |
| C2 | 中心部 |  |
1 |
| G1 | 外トラス、内部 |  |
4 |
| 外トラス、外部 |  |
8 | |
| T1 | 内トラス、内部 |  |
4 |
| 内トラス、外部 |  |
4 | |
| ST1 | 60角 |  |
4 |
| ST2 | トラス |  |
4 |
| ST3 | トラス |  |
4 |
| ST4 | 60角 |  |
8 |
| プレート |  |
16 | |
| Tプレート |  |
4 | |
| Uプレート |  |
8 | |
| 帽子（アルミ） |  |
1 | |
| アイボールト7/8 吊上げ、帽子止め用 |
 |
1 | |
| ボルト類 | |||
| C1 | 接続用 | 直径16×65mm | 32 |
| G1 | 接続用 | 5分×115mm | 16 |
| T1 | 接続用 | 直径16×65mm | 32 |
| TX | 中心柱接続用 | 5分×125mm | 2 |
| ブレース用 | 両ジョウターンバックル | 5分 | 4 |
| ブレース用 | 被覆ワイヤー | 直径12×9670mm | 4 |
| ブレース用 | シャックル | 4分 | 4 |
| その他 | 直径16×50～65mm | 426 | |

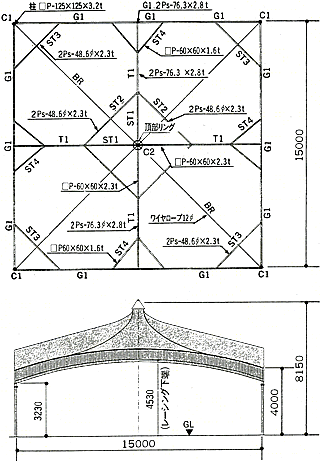

図面
