不燃シート製 防煙垂れ壁「かるかべⓇ」

不燃シート製 防煙垂れ壁「かるかべⓇ」

不燃シート製 防煙垂れ壁「かるかべⓇ」

不燃シート製 防煙垂れ壁「かるかべⓇ」(帝人フロンティア)


軽量・破損しにくい垂れ壁で火災以外の災害も安全に



防煙垂れ壁とは

防煙垂れ壁とは

防煙垂れ壁は建築基準法で定められた防煙区画を構成する防煙壁のことで、天井から垂れ下げた壁により火災時の煙の流動を遮断し、避難する時間を確保することができます。

ガラスでの被害

ガラスでの被害

災害は火災だけではありません。東日本大震災や熊本地震などの大規模地震により、人命を守る為に設置されている防煙垂れ壁のガラスが飛散し、けがをする二次災害が多発しております。


~「かるかべⓇ」は破損しにくい不燃シート製~


「かるかべⓇ」は破損しにくい不燃シート製

シートは国交省不燃認定を取得している業界トップクラスの透明度を誇る不燃シートを使用。高い透明度(全光線透光率90%以上)に加え、帯電防止機能を付与している為、作業中の静電気の発生やほこりの付着が起きにくく、作業性が大幅に向上しました。




特長


●不燃
シートは国土交通大臣認定の不燃材料を使用しております。

不燃

●軽量
重量は従来の網入りガラスと比べ、約1/10の軽量化を実現しました。

軽量


●簡単施工
【特許取得済み】現場にてパネルカット・シートの張り具合を調整可能。※パネルタイプの場合




簡単施工
詳細を見る>>

●特殊構造

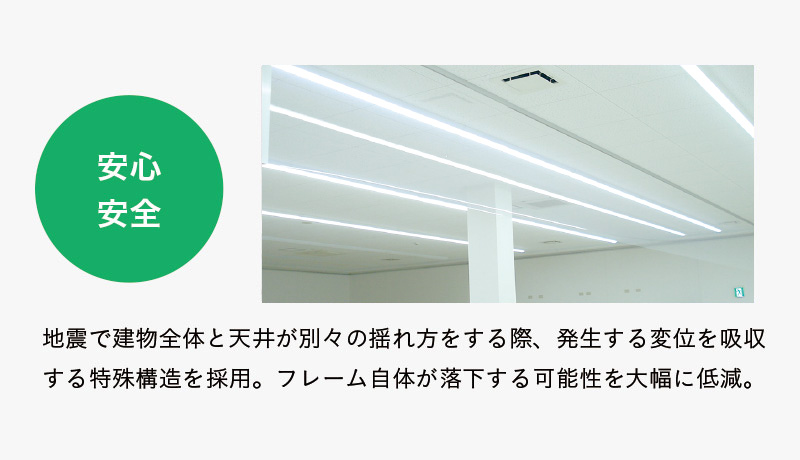

【特許取得済み】両端部に装着する『EXPパーツ』により地震時に建物全体(構造)と天井が別々の揺れ方をする際に発生する変位を吸収し、フレーム自体が落下する可能性を大幅に軽減しております。※テンションタイプの場合

特殊構造
詳細を見る>>




不燃シート

不燃シートは、透明タイプ・不透明タイプの2種類からお選びいただけます。

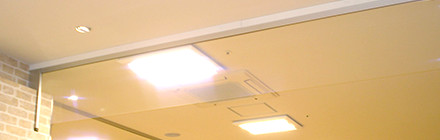

透明タイプ(高透明)

透明タイプ

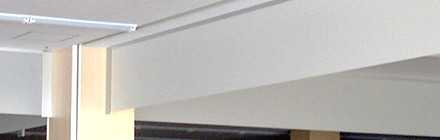

不透明タイプ(半透明)

不透明タイプ

●不燃シート物性値

特性 品番 厚み
(mm)
質量
(g/m2)
透過率
(%)
表面抵抗値
(Ω)
特長 不燃認定番号
(国土交通大臣認定)
高透明 U-CLEAR SHEETⓇK 0.18 260 90以上 107 帯電防止 NM-4501
半透明 CG-55 0.27 400 55 1011 帯電防止 NM-4049-1

※上記データは測定値であり、規格値ではありません。
※U-CLEAR SHEETⓇはユニチカ株式会社の登録商標です。





取り付けタイプ

取り付けタイプは、スリムパネルタイプ・テンションタイプの2種類からお選びいただけます。

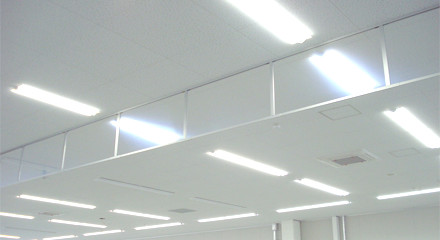

スリムパネルタイプ


スリムパネルタイプ
対応開口(W) 150mm~
対応高さ(H) 150mm~1000mm
パネル重量 1.6kg/m(1ユニット・W1500×H500の場合)

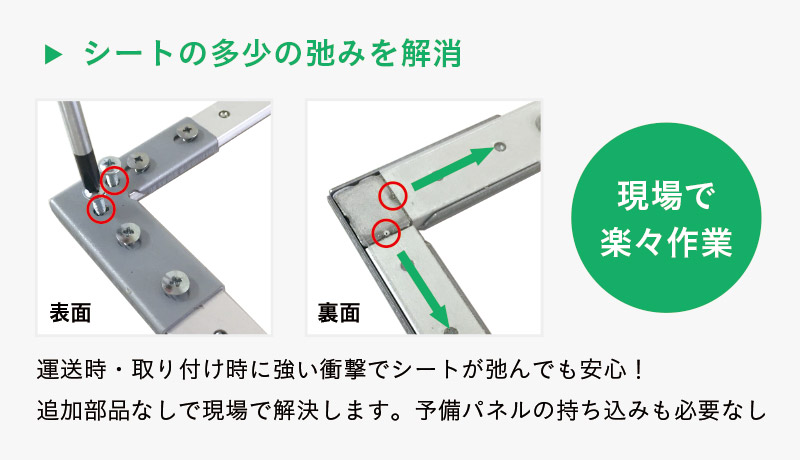

透明不燃シートとアルミフレームによって構成。万が一、運送時や作業中に強い衝撃により弛んでしまっても、『テンション調整ホール』で簡単に解消可能。また、ユニットの収まりの調節も可能。

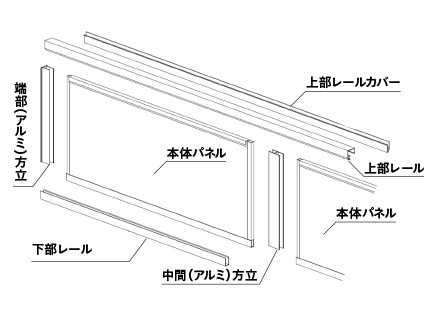

<スリムパネルタイプ パーツ一覧> スリムパネルタイプ パーツ一覧

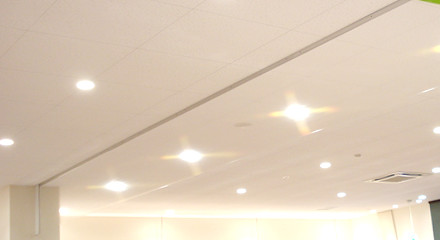

テンションタイプ


テンションタイプ
対応開口(W) 300mm~25000mm
対応高さ(H) 150mm~1000mm
パネル重量 1.0kg/m(W10000×H500の場合)

両端部に装着した『衝撃吸収バネ』で地震で建物全体(構造)と天井が別々の揺れ方をする時に発生する変位を吸収する事で、フレーム自体が落下する可能性を大幅に低減し安全性が向上。

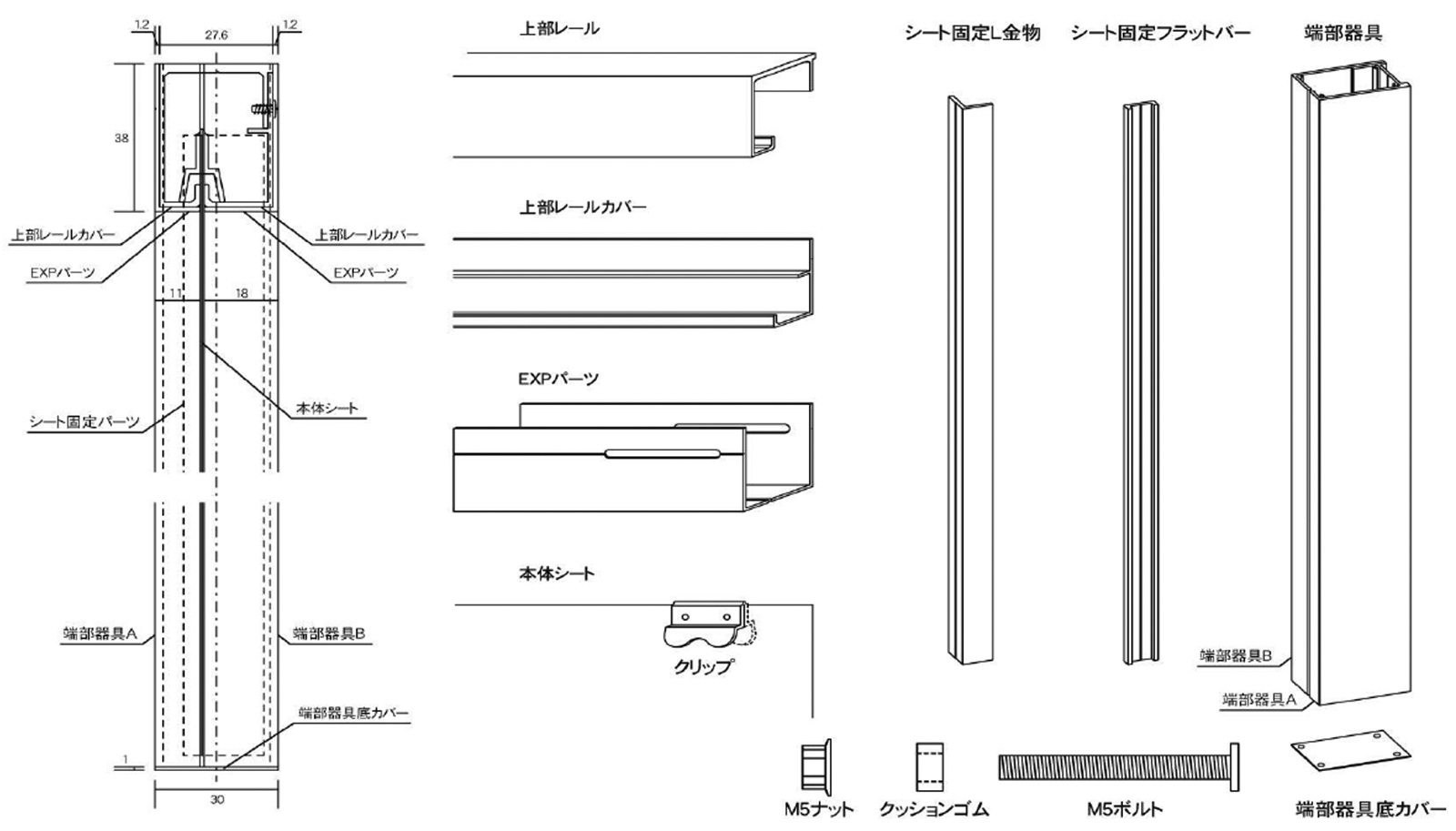

<テンションタイプ パーツ一覧> テンションタイプ パーツ一覧
拡大する>>



施工例

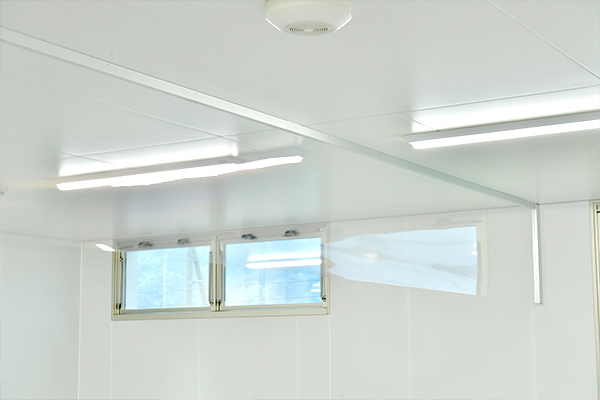

不燃シート製 防煙垂れ壁「かるかべⓇ」は、様々な場所でこっそり活躍中です!

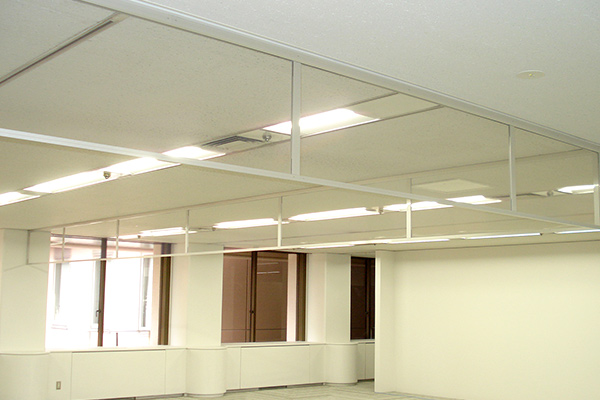

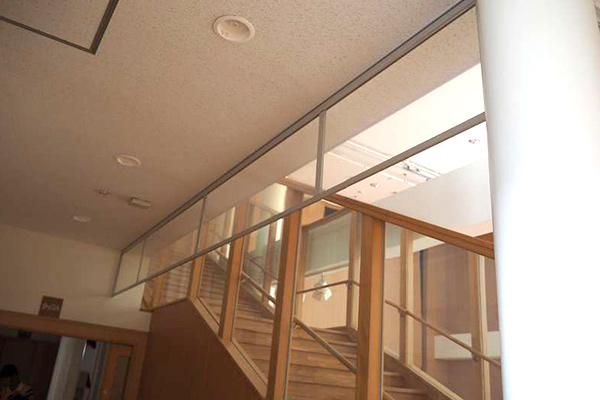

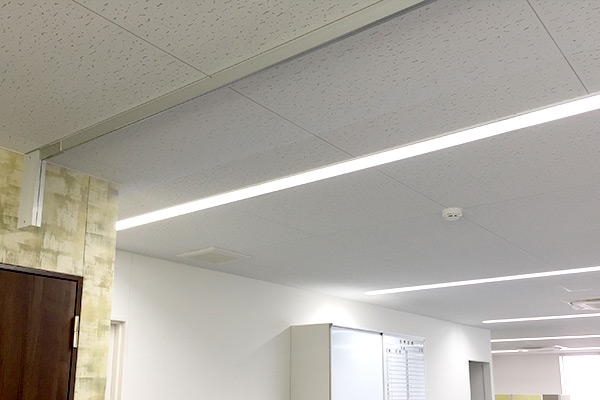

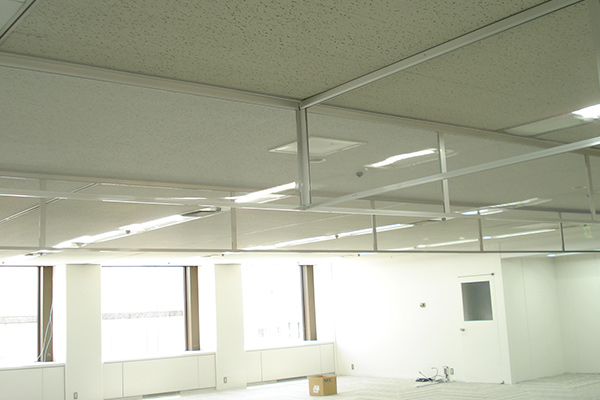

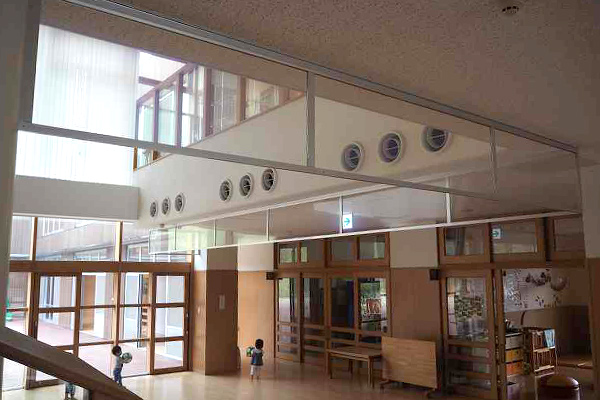

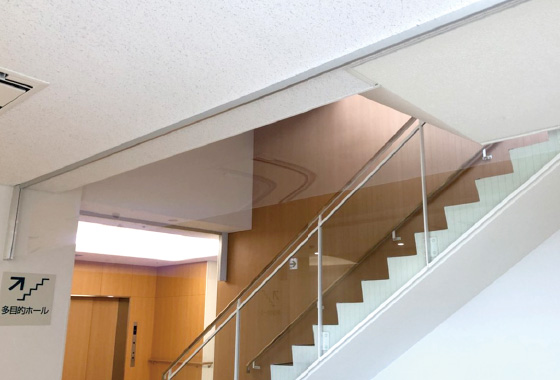

不燃シート製 防煙垂れ壁 かるかべ 施工例
スリムパネルタイプ/透明シート
不燃シート製 防煙垂れ壁 かるかべ 施工例
スリムパネルタイプ/透明シート

不燃シート製 防煙垂れ壁 かるかべ 施工例
スリムパネルタイプ/透明シート
不燃シート製 防煙垂れ壁 かるかべ 施工例
スリムパネルタイプ/透明シート

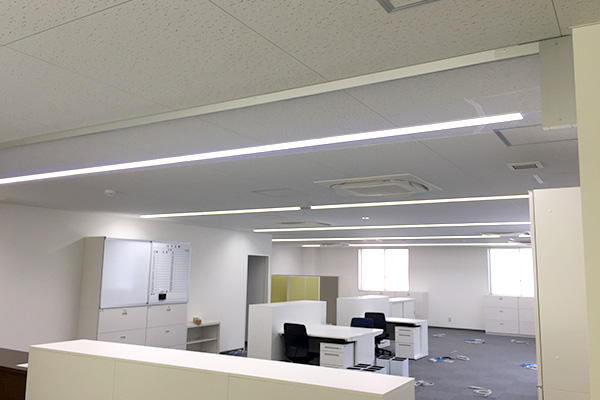

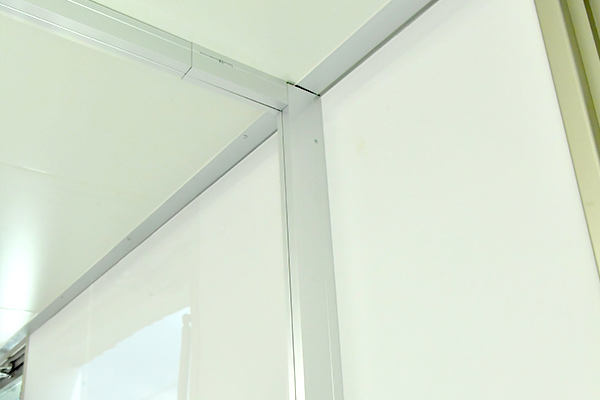

不燃シート製 防煙垂れ壁 かるかべ 施工例
テンションタイプ/透明シート
不燃シート製 防煙垂れ壁 かるかべ 施工例
テンションタイプ/透明シート

不燃シート製 防煙垂れ壁 かるかべ 施工例
テンションタイプ/透明シート
不燃シート製 防煙垂れ壁 かるかべ 施工例
テンションタイプ/透明シート


不燃シート製 防煙垂れ壁「かるかべⓇ」のことなら
マルヤマキャンバスへお気軽にお問合せください!

不燃シート製 防煙垂れ壁「かるかべⓇ」に関するお問合せ・
お見積り・ご注文
>>こちらから

※お電話・FAXでもお受けしております。
TEL:026-245-0856 FAX:026-248-3598
